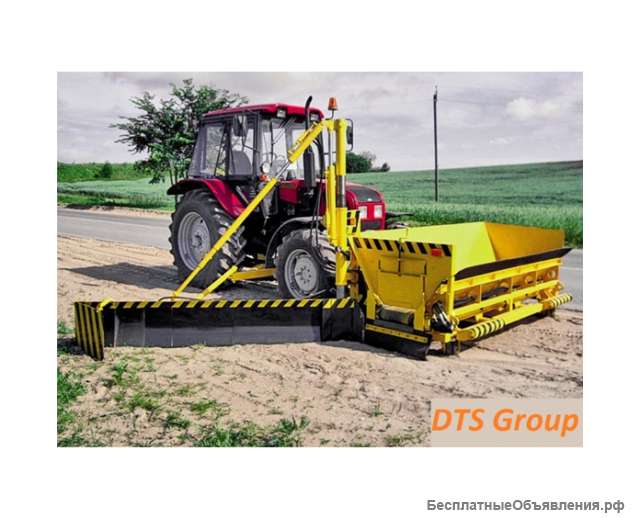

Оборудование навесное для устройства и укрепления обочин на МТЗ (Отсыпщик)

Технические характеристики:
1.Тип оборудования:Навесное
2.Масса оборудования, кг 1700
3.Эксплуатационная масса трактора со смонтированным оборудованием*, кг 5600
4.Нагрузка на оси трактора со смонтированным оборудованием*, кг:
- на переднюю ось 3250
- на заднюю ось 2350
5 Габаритные размеры трактора со смонтированным оборудованием (в транспортном положении)*, мм:
- длина 6240±50
- ширина 5200±50
- высота 4440±50
6.Максимальная скорость движения трактора со смонтированным оборудованием, км/ч, не более:
- транспортная* 18
- рабочая до 3
7.Расход топлива базовым трактором при выполнении технологического процесса смонтированным оборудованием*, г/(кВт ч), не более 230
8.Объем приемного бункера, м3 -1,9 ± 0,2
9.Объем загружаемого материала, м3, не более 3
10.Угол перекоса отвала-планировщика, …0 - ± 25
11.Ширина захвата отвала-планировщика, м - 0,5 ÷ 2,3
12.Подъем/опускание отвала-планировщика относительно дорожного полотна, м -0,3/0,3 14.Производительность, т/ч - 600
15.Наименьший габаритный радиус поворота трактора со смонтированными оборудованием (в транспортном положении)*, м - 7,3

Оборудование навесное для устройства и укрепления обочин, предназначено для устройства и укрепления обочин, а также для уширения дорожного полотна путем одновременной отсыпки и планировки строительного материала, а также строительства дорог, работая со следующими видами строительного материала: асфальтобетонные смеси, щебень, гравий, песок.
Оборудование предназначено для эксплуатации в макроклиматических районах с умеренным климатом У, категории I по ГОСТ15150-69 при температурах окружающего воздуха от минус 400С до плюс 400С, скорости ветра не более 10 м/сек на высоте до 10 метров. Навесное оборудование агрегатируется с базовым трактором тягового класса 1.4.
Преимущества оборудования навесного для устройства и укрепления обочин:
монтируется на трактор тягового класса 1.4;
высокопроизводительный ленточно-цепной конвейер (600т/ч);
привод рабочих органов осуществляется от гидросистемы и ВОМ базового трактора;
относительно низкая цена

Оборудование навесное для устройства и укрепления обочин монтируется на лонжероны трактора. Состоит из:
приёмного бункера;
отвала-планировщика;
передней навески;
рамы;
гидросистемы;
электросистемы.
Приемный бункер представляет собой сварную металлоконструкцию, в нижней части которой смонтирован ленточно-цепной конвейер, который предназначен для выгрузки полученного из автомобиля-самосвала строительного материала. Лента ленточно-цепного конвейера приводится в движения ведущим валом, на котором смонтирован гидромотор, передающий крутящий момент непосредственно на ведущий вал. В левом торце бункера по ходу движения смонтирован ведомый вал, посредством которого производится натяжение ленты цепного транспортера. В рабочем положении бункер опирается на четыре ролика. В правом торце бункера по ходу движения установлено дозирующее выгрузное окно, посредством которого производится изменение площади сечения выгружаемого строительного материала, таким образом, производится одна из корректировок объема материала, поступающего к отвалу-планировщику. Непосредственно возле выгрузного окна установлена резиновая защита, предотвращающая попадание распределяемого строительного материала под бункер. Во фронтальной части под каркасом бункера установлена, регулируемая по вылету, гидравлическая штанга с двумя роликами, посредством которых производится упор оборудования в колеса заднего моста автомобиля-самосвала со строительным материалом.
Отвал-планировщик представляет собой сложную металлоконструкцию. Состоит из одной отдельной секции с рабочей шириной 300мм, двух отдельных секции с рабочей шириной 600мм и одной отдельной гидравлической секции с изменяемой рабочей шириной от 600-900мм. Таким образом, оператор оборудования может при помощи монтажа отвальных секции в определенном количестве получить необходимую рабочую ширину отвала-планировщика до 2300 мм. На конце отвала-планировщика монтируется профилирующий нож, который также при помощи регулируемого талрепа изменяет свою рабочую ширину до 300мм. Отвал планировщик имеет возможность подъёма выше уровня дорожного полотна на 300мм, а также опускания ниже уровня дорожного полотна на 300мм, посредством колонны, которая имеет возможность вертикального перемещения в направляющих стаканах. Также отвал-планировщик имеет возможность перекоса на величину 250 выше и ниже уровня горизонтали дорожного полотна при помощи изменяемых по вылету штанг и гидроцилиндра. Посредством монтажа-демонтажа рабочих секции можно получить рабочую ширину отвала-планировщика от 0,5м до 2,3м.
Передняя навеска представляет собой металлоконструкцию, состоящую из двух продольных лонжеронов, монтируемых на полураму базового трактора, и двух поперечных верхних и нижних балок. Также в комплект передней навески входят два рычага, посредством которых производится монтаж приемного бункера с отвалом-планировщиком на продольные лонжероны, а также упорная балка. На верхнюю поперечную балку монтируется гидроцилиндр подъема приемного бункера, а на нижнюю поперечную балку монтируется упорная балка.
Рама представляет собой сложную металлоконструкцию, которая монтируется при помощи болтового соединения на полураму, корпус муфты сцепления, а также полуоси базового трактора. Рама предназначена для крепления упорной штанги отвала-планировщика, упорной балки, а также для обеспечения надлежащей жесткости остова и полурамы трактора.
Гидросистема. Гидравлическая система оборудования является двухконтурной. Подача гидравлической жидкости на гидромотор ленточно-цепного транспортера производится от гидронасоса, который в свою очередь смонтирован на вале отбора мощности (ВОМ) базового трактора. Управление гидроцилиндра подъема-опускания стойки отвала, гидроцилиндра перекоса отвала, гидроцилиндра подъема-опускания премного бункера, гидроцилиндра выдвижения гидравлического крыла секции отвала-планировщика, гидроцилиндра вылета гидравлической штанги упора осуществляется посредством тракторной гидросистемы от штатных гидромуфт базового трактора, а также дополнительного гидрораспределителя с предохранительным клапаном.
Электросистема. Управление оборудованием производится из кабины базового трактора посредством рычагов гидрораспределителя базового трактора, а также блока управления гидросистемы оборудования. Посредством электрической и гидравлической системы оборудование может выполнять следующие движения:
а) приемный бункер:
перевод приемного бункера в транспортное и рабочее положение;
выдвижение или втягивание гидравлической штанги с упорными роликами;
регулирование скорости ленточно-цепного конвейера.
б) отвал-планировщик:
подъем-опускание отвала-планировщика выше или ниже дорожного полотна;
перекос отвала-планировщика выше или ниже дорожного полотна;
выдвижение или втягивание гидравлической секции отвала-планировщика.
Технологический цикл.
1. Необходимо выполнить следующие настройки элементов оборудования:
поднять, либо опустить относительно дорожного полотна отвал-планировщик;
выполнить перекос относительно дорожного полотна отвала-планировщика;
установить площадь поперечного сечения выгружаемого строительного материала посредством регулировки высоты дозирующего выгрузного окна;
включить ленточно-цепной конвейер и отрегулировать необходимую скорость выгрузки строительного материала;
плавно, без рывков, начать движение. Скорость движения при проведении работ не должна превышать 3 км/ч.
2. Водитель автомобиля-самосвала должен постепенно поднимать самосвальный кузов по мере заполнения приемного бункера оборудования.
3. После полного опорожнения кузова автомобиля-самосвала, оператор оборудования должен подать звуковой сигнал водителю автомобиля-самосвала об окончании производства технологического цикла по распределению строительного материала.
4. Затем водитель автомобиля-самосвала должен сложить порожний кузов и отъехать.
